节能打砂机

上传时间:2018-11-28

锤式破碎机产品说明书

*、用途

锤式破碎机适用于破碎各种脆性材料的矿物，破碎物料为钨矿·金矿·钾长石·高*土·锌矿·煤矿、石膏、明矾、砖瓦、石灰石·及各种矿物等等。其料的抗压强度不超过1000公斤力/厘米2，湿度不大于2％。

二、结构简述

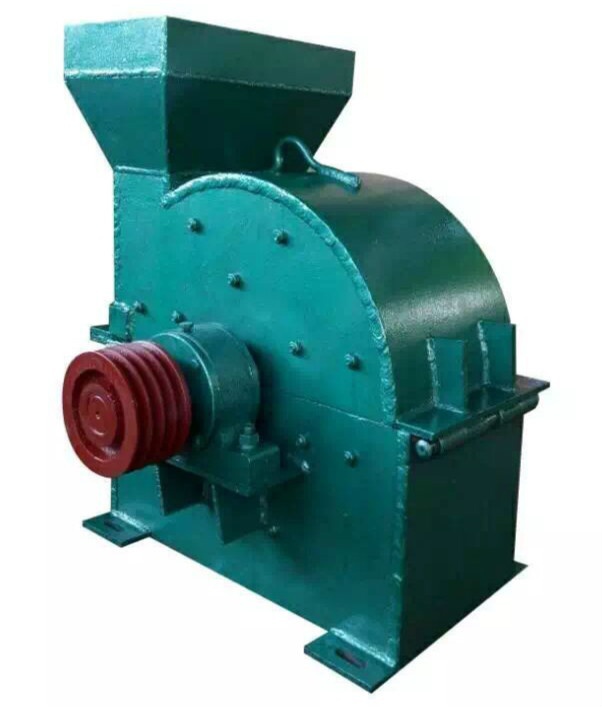

本机主要由机架、转子、筛条、锤子等零件、部件组合而成，电动机通过弹性联轴节直接驱动转子，物料由于转子旋转时所产生的锤头对物料的撞击作用而破碎。

机架分上盖和下座两部分，内壁装有防护衬板，以防止机架内部磨损，

转子是由转子轴、三角盘、园盘、锤子等零件组成。转子轴上装有三角盘和园盘、锤子悬挂在园盘上，当转子轴旋转时，锤子即随着回转。

筛条装置在下座内壁两侧的托条和衬板的槽内。

 三、安装说明

本机是由制造工厂装配成后供给的，当用户收到本机时应进行检查，以便消除在运输过程中所发生弊病。

1、制造厂供给的基础图。仅表示破碎机和电动机的排列位置，用户等参考该图样结合实际情况设计安装图。

2、本机应安装在混凝土基础上，设计基础时应考虑排料位置。

3、为了减少振动，以免机器工作时所产生的振动影响建筑物，本机和混凝土基础中间应嵌以硬木垫板或其它缓解振动材料。

4、安装时，电动机和转子轴的中心应保证平直，以免影响联轴节上弹性套过早损坏及引起轴承随着发热。

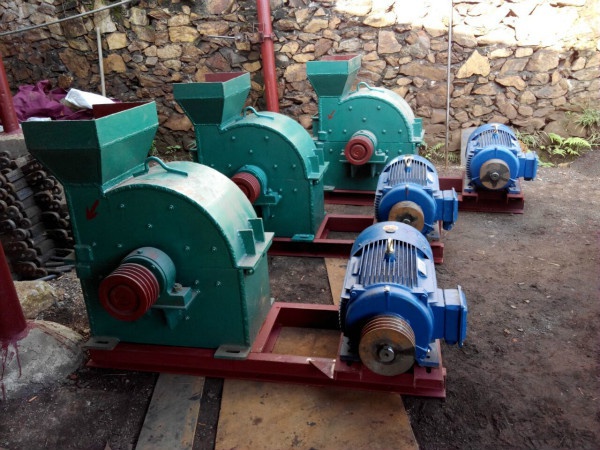

5、本机的传动部分在机器的右方，但其位置根据实际需要而变更。

6、锤头磨损后的调节：

本破碎机转子锤头的安装孔有三道轨迹，当锤头磨损后影响出料质量时候，可以打开机箱，把锤头调换到外圆轨迹可继续使用，直到锤头报废，从而降低了制砂成本，提高材料利用率的目的

七、设备参数
